Perforatorda zaryadlarni juft qilib guruhlash

Zaryadlarni juft qilib guruhlash (PGZ)* xususiyatiga ega Scorpion® seriyali perforatsiya tizimlari barcha turdagi quduqlarda geofizik kabel va nasos-kompressor quvurlari (NKT) orqali o'q otish-portlatish ishlarini (PVR) olib borish uchun mo'ljallangan.

Innovatsion PGZ uslubiyoti quduqlar uchun PVR olib borishning salbiy oqibatlarini kamaytirish, fazirovkalashning klassik variantlariga nisbatan flyuid oqib kelishini va quduq ishlashining suvsiz davrini ko'paytirish maqsadida ishlab chiqilgan. Quduqqa eng kam fugas ta'sirini ko'rsatadi va uning mustahkamlagichi (krepi) butunligi buzilishiga olib kelmaydi. Keng turdagi zaryadlar qatori va Scorpion perforatsiya tizimlarining afzalliklari PGZ bilan birgalikda hal qilinadigan geologik-texnik masalalar ko'lamini sezilarli darajada kengaytirish imkonini beradi. Standart zichlikka ega PGZdan foydalanish sement mustahkamlagichi zaif bo'lgan quduqlar uchun dolzarbdir.

Xususiyatlari va afzalliklari
  • Perforator ichidagi fugas ta'siri kamida 20% ga kamaytirilgan (perforator korpuslarining turli xil mustahkamlik chegarasiga ega bo'lgan sinovlar orqali aniqlangan);
  • Bir xil sharoitlarda quduq mustahkamlagichiga tushadigan fugas yuki taxminan 2 barobar kamaytirilgan;
  • Qatlamni qamrab olish va har bir perforatsiya kanalining to'yinish zonasi oshirilgan;
  • Perforatsiya tufayli flyuidning kolonna orti oqib o'tishlari (pereotklari) va, oqibatda, quduqning erta suv bosish ehtimoli kamaytirilgan;
  • Kumulyativ zaryadlar ketma-ket ishlaganda yuzaga keladigan rezonans bartaraf etilgan;
  • Qatlamni PGZ yordamida ochish GRP/GDRP kabi qatlamga ta'sir ko'rsatishning keyingi ma'lum usullari samaradorligini oshiradi.
Zaryadlarni juft qilib guruhlash xususiyatiga ega Scorpion seriyali perforatsiya tizimlarining xarakteristikalari
Ko'rsatkich nomi Qiymati
Scorpion 73   Scorpion 89 Scorpion 102 Scorpion 114
Tashqi diametri, mm
  -  o'rnatilgan markazlashtiruvchilarsiz  73 89    102 114
Scorpion 102
  -  o'rnatilgan markazlashtiruvchilar bilan  102 113 131 138
Scorpion 102
 Minimal o'tish diametri, mm
  -  o'rnatilgan markazlashtiruvchilarsiz   88    106    119   143
Scorpion 102
  - o'rnatilgan markazlashtiruvchilar bilan   112    123    141   148
Scorpion 102
1 soat davomida ushlab turilganda maksimal ruxsat etilgan ekspluatatsiya harorati, °C  (170-200)±51)
Maksimal ruxsat etilgan gidrostatik bosim, MPa  80-1402)
Perforator otilgandan keyin korpusning maksimal diametri, mm:
suyuqlik muhitida 78 94 107 120
Scorpion 102
gaz muhitida 81 97 110 120
Scorpion 102
Seksiyalar uzunligi, m 1/2/3/4/5/6
Ko'p seksiyali perforator yig'ilmasining maksimal uzunligi, m:
geofizik kabel orqali Kabelning yuk ko'tarish qobiliyati bilan cheklanadi
NKT orqali Portlatish kallagi va plitaning yuk ko'tarish qobiliyati bilan cheklanadi
O'tkazib yuborish (bo'sh) seksiyalarining maksimal uzunligi 6
Quduq stvoli qiyshayishining maksimal intensivligi, grad/10 m:
standart konstruksiyadagi ko'p seksiyali perforator uchun 5,0
sharnirli ulanish tugunlari (SHUS yoki SHUS-A) ishlatilgan ko'p seksiyali perforator uchun: uzunligi 1/2/3/4 m bo'lgan seksiyalar uchun 21,5/12,5/6,5/5,0
Yonma-yon joylashgan zaryadlar orasidagi faza orientatsiyasi, grad. 45
Qarama-qarshi yo'naltirilgan zaryadlarning faza orientatsiyasi (α burchagi), grad. 180
Zaryad juftliklari orasidagi faza orientatsiyasi (β burchagi), grad 135
8 ta zaryaddan iborat guruhning faza orientatsiyasi (φ burchagi), grad 112,5

1) Jihozlangan perforatorning maksimal ruxsat etilgan ekspluatatsiya harorati va ushlab turish vaqti perforatorning portlatish zanjiriga kiruvchi qolgan portlovchi materiallarga (PM) nisbatan eng past ruxsat etilgan qo'llash haroratiga ega PM uchun ekspluatatsiya hujjatlari, shuningdek, qo'llaniladigan rezinotexnika buyumlarining xususiyatlari bilan belgilanadi.

2) Maksimal ruxsat etilgan bosim korpuslar uchun quvurlarning mexanik xususiyatlariga qarab o'zgarishi mumkin.
Qo'llaniladigan zaryadlarning xarakteristikalari
Perforator nomi Kumulyativ zaryad nomi Zaryad tipi Zaryaddagi PMning umumiy massasi, g1) Perforatsiya zichligi,
teshik/m/
fazirovka, grad.		 Zaryadning QC tipidagi aralash nishonni teshib o'tish qobiliyatining o'rtacha parametrlari, mm
Teshib o'tish chuqurligi Kirish teshigining diametri
Scorpion 73 Scorpion PP-20GP GP 14,3-16,8 20/
180-135-112,5		 750 11
Scorpion PP-20SGP SGP 950 10
Scorpion PP-20BO BO 17,3-19,8 380 17,5
Scorpion PP-20SBO SBO 18,3-20,8 210 21,5
Scorpion 89 Scorpion PP-25GP GP 25,3-27,8

20/
180-135-112,5		 1000 11
Scorpion PP-25SGP SGP 1200 10
Scorpion PP-25BO BO 600 20
Scorpion PP-25SBO SBO 24,3-26,8 250 23
Scorpion PP-25OP OP 25,3-27,8 600 16
Scorpion 102 Scorpion PP-32GP GP 25,3-31,8 20/
180-135-112,5		 1100 11
Scorpion PP-32SGP SGP 29,3-31,8 1300 10
Scorpion PP-32OP OP 31,3-33,8 700 17
Scorpion PP-32SBO SBO 24,3-26,8 210 25
Scorpion PP-36SGP SGP 37,3-41,3 16/
180-135-112,5		 1600 12
Scorpion PP-36OP OP 35,3-37,8 1000 15
 Scorpion 114 Scorpion PP-32GP GP 25,3-31,8     20/
180-135-112,5  		   1100   11
Scorpion PP-32SGP SGP 29,3-31,8       1300   10
Scorpion PP-32SBO SBO 24,3-26,8     210   25
Scorpion PP-36SGP SGP 37,3-41,3     16/
180-135-112,5 		  1600   12
Scorpion PP-36OP OP 35,3-37,8     1000   15

1) Zaryadda qo'llaniladigan portlovchi moddaga (PM) bog'liq.

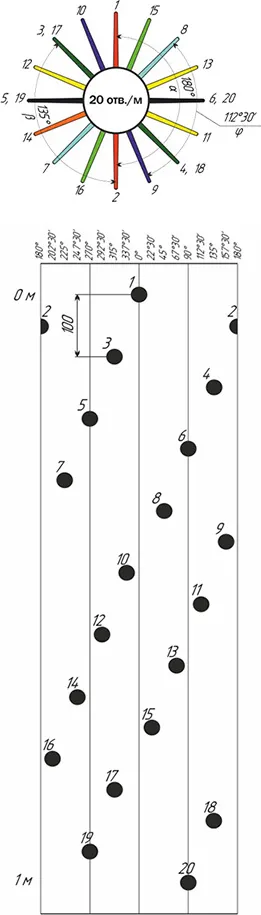

Fazirovka va yoyilma
